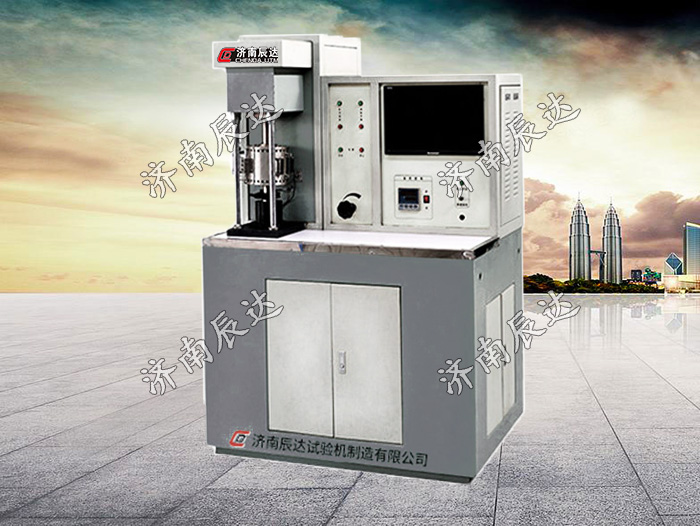

立式萬能摩擦磨損試驗機

主要技術規格及參數：

1立式萬能摩擦磨損試驗機儀器用途及特點

1.1應能用于常溫、高溫狀態下以滑動摩擦的形式端面、銷盤等試樣進行摩擦磨損性能和磨粒磨損性能的評定。

1.2能評定各種金屬、工程塑料、陶瓷以及粉末冶金等新型材料的摩擦磨損性能，測定材料的抗磨性及材料匹配特性，在變負荷、速度、摩擦副、及試驗環境溫度等各種參數情況下進行試驗，試樣采用端面與銷盤兩種形式。

1.3試驗力的施加采用液壓閉環伺服系統控制，試驗力大小由操作者在計算機界面上設定；

1.4主軸的轉速、轉數、試驗力、摩擦力矩、摩擦副溫度、試驗時間等參數均由計算機控制，能夠?qū)崟r(shí)采集試驗數據并繪制相應的試驗曲線，并可任意存儲、調閱、打印輸出試驗數據或曲線。

1.5配備線面、面面7套共計10種摩擦副，最大限度為用戶提供試驗選擇。

2規格及技術參數

2.1試驗力范圍：50～10000N，試驗力精度：±1％

2.2最大摩擦力：1000N，摩擦力精度：±2％

2.3摩擦力矩測量范圍：0-15牛頓米，自動顯示記錄值

2.4主軸轉速范圍：1～3000r/min，轉速測量精度±1r/min，伺服無級可調

2.5溫度測控范圍：室溫～1000℃，溫度測控精度±2℃

2.6試驗介質：空氣、油、水、泥漿、磨料等

2.7時間設定：1s～9999min

2.8主軸驅動采用交流伺服電機及控制系統控制，電機高速扭矩精度達到0.2%以上，可實現無級調速及所要求轉速范圍內的恒轉矩輸出，轉速控制精度高，可實現低速輸出。

2.9計算機及數據處理系統：使用嵌入式計算機、工業控制模塊及相應測控軟件，實現對整機及試驗過程的全程控制，軟件界面可視化，實時控制并顯示各種參數，自動記錄并顯示多種曲線，如摩擦系數-時間曲線、溫度-時間曲線、試驗力-時間曲線、轉速-時間曲線等。

2.10停機控制方式：手動/自動（時間、轉數、摩擦力矩等）

2.11設備軟件終生免費升級

2.12油盒行程 ＞45mm

2.13主軸電機功率 3kW

2.14試驗機外形尺寸（長×寬×高） 約1200×870×1700mm

2.15試驗機凈重 850kg
